COG-moduuli

Ammattimainen COG-moduulin valmistaja!

Vuonna 2012 perustettu Shenzhen Enrich Electronics Co., Ltd on älykkäiden terminaalien LCD-näyttöjen valmistaja ja ratkaisutoimittaja, joka yhdistää T&K-, suunnittelun, tuotannon, myynnin ja palvelun. Olemme sitoutuneet tuottamaan yksivärisiä LCD-näyttöjä, joihin kuuluvat segmentti-LCD, graafinen LCD-näyttö ja värillinen TFT LCD, OLED-näyttö.

Miksi valita meidät

Räätälöintipalvelu

Tarjoamme erittäin räätälöityjä räätälöintipalveluita suunnittelemalla ja räätälöimällä jokaisen tuotteen huolellisesti vastaamaan asiakkaidemme erityisvaatimuksia ja varmistaen, että jokainen tuote täyttää heidän ainutlaatuiset tarpeet.

Laadunvalvonta

Olemme ottaneet käyttöön tiukan laadunvalvontajärjestelmän, jossa kaikki tuotteet käyvät läpi useita tiukkoja testauksia ja ikääntymistestiä ennen lähettämistä varmistaaksemme, että ne ovat vakaat, luotettavat ja täyttävät alan standardit.

Kehittyneet laitteet

Yrityksellämme on huippuluokan tuotantotilat ja runsaasti tuotantotilaa, jossa on 9 COG-liitoslinjaa, 8 LCD-moduulin kokoonpanolinjaa, 10 taustavalon kokoonpanolinjaa, 6 COB-liitoslinjaa, 10 automaattista TFT-moduulin tuotantolinjaa, 8 automaattista polarisaattorin tuotantolinjat ja 1 SMT-tuotantolinja, mikä varmistaa tehokkaat ja laadukkaat valmistusprosessit.

Ammattimainen tiimi

Meillä on kokenut suunnittelutiimi, jolla on laaja verkkotunnusten välinen asiantuntemus ja tekniset valmiudet, jotka pystyvät tarjoamaan ammattimaisia teknisiä konsultteja ja kokonaisratkaisuja asiakkaille eri toimialoilla.

Etusivu 12 3 4 5 6 7 Viimeinen sivu 1/12

Mukautettu COG-moduuli

Kokenut tiimimme voi kehittää oikean ratkaisun eri teknologioiden integroidulla kokoonpanolla käsiisi.

Näyttötekniikat

● Näyttötyyppi: TN, HTN, STN, FSTN ja VA
● Transmissiiviset, transflektiiviset ja heijastavat polarisaattorit
● Positiiviset ja negatiiviset tilat
● ITO-lasin paksuus: {{0}},4 mm, 0,55 mm, 0,7 mm ja 1,1 mm
● Staattinen ajotila ja dynaaminen ajotila
● Muodot: pyöreä, suorakaide, kahdeksankulmio ja läpimenevät reiät
● Katselukulma: kello 12, kello 3, kello 6, kello 9 ja täysi kuvakulma
● Taustavärien mukauttaminen: harmaa, sininen, kelta-vihreä, musta ja niin edelleen

Kokoonpanopalvelut

● Silkkipaino: musta maski, punainen, vihreä, sininen, monivärinen painatus
● Kosketusratkaisut: Yksipuolinen ITO-kalvokosketustekniikka ja kaksipuolinen ITO-kalvokosketustekniikka
● Talon sisäinen taustavalokokoonpano
● Mukautettava PCBA ja metallirunko
● Integrointi päällekkäisen resistiivisen tai kapasitiivisen kosketusnäytön kanssa
● Pintakäsittely: Vahvistettu lasi, sähköstaattinen esto, polarisaattori UV-suodattimella
● Liitäntä: I2C, SPI
● Yhteys: PIN, FPC

COG-moduulin tekniset tiedot

Liitäntänastatoiminto

Pin nro	Symboli	Pin tyyppi	Kuvaus
1	VSS	P	Maadoitustappi.
2	VDD	P	Virtalähde ydinlogiikkatoimintaa varten. VDD:n ja VSS:n väliin tulee kaikissa olosuhteissa kytkeä kondensaattori.
3	NC		Ei yhteyttä
4	D/C#	I	Tämä nasta on Data/Command-ohjausnasta, joka yhdistää MCU:hun. Kun nasta vedetään KORKEALLA, data kohdassa D[7:0] tulkitaan tiedoiksi. Kun nasta vedetään LOW, tiedot kohdassa D[7:0] siirretään komentorekisteriin.
5	R/W#	I	Tämä nasta on luku-/kirjoitusohjaustulonasta, joka liitetään MCU-liitäntään. Kun 6800-liitäntätila on valittu, tätä nastaa käytetään Read/Write (R/W#) -valintatulona. Lukutila suoritetaan, kun tämä tappi vedetään HIGH ja kirjoitustila, kun se on LOW.
6	E	I	Tämä nasta on MCU-liitännän tulo. Kun 6800-liitäntätila on valittu, tätä nastaa käytetään Enable (E) -signaalina. Luku/kirjoitustoiminto käynnistetään, kun tämä tappi vedetään KORKEALLA ja siru valitaan.
7~14	DB0~ DB7	I/O	Nämä nastat ovat kaksisuuntaisia dataväyliä, jotka yhdistävät MCU-tietoväylään. Käyttämättömiä tappeja suositellaan solmimaan LOW.
15	NC		Ei yhteyttä
16	NC		Ei yhteyttä

Mekaaniset tiedot

Tuote	Ulottuvuus	Yksikkö
Merkkien määrä	16 merkkiä x 2 riviä	－
Moduulin ulottuvuus	84.0 x 44.0 x 9.67	mm
Näytä alue	58.22 x 13.52	mm
Aktiivinen alue	56.22 x 11.52	mm
Pisteen koko	0.57 x 0.67	mm
Pisteväli	0.60 x 0.70	mm
Hahmon koko	2.97 x 5.57	mm
Hahmon sävelkorkeus	3.55 x 5.95	mm
Paneelin tyyppi	OLED, yksivärinen
Velvollisuus	1/16
IC	SSD1311
Käyttöliittymä	6800, 8080, SPI, I2C
Koko	2,26 tuumaa

Absoluuttiset enimmäisarvosanat

Tuote	Symboli	Minä	Maksim	Yksikkö
Tulojännite	VI	-0.3	VDD	V
Syöttöjännite logiikkaa varten	VDD-VSS	-0.3	6.0	V
Käyttölämpötila	HUIPPU	-40	+80	tutkinnon
Varastointilämpötila	TST	-40	+85	tutkinnon

Elektroniset ominaisuudet

Tuote	Symboli	Kunto	Minä	Typ	Maksaa	Yksikkö
Syöttöjännite logiikkaa varten	VDD	－	4.8	5.0	5.3	V
Tulo High Volt.	VIH	－	0.8xVDD	－	－	V
Tulo alhainen voltti.	VIL	－	－	－	{}.2xVDD	V
Ulostulo korkea voltti.	VOH	IOH=-0,5 mA	0.9xVDD	－	－	V
Lähtö Low Volt.	VOL	IOL=0,5 mA	－	－	{0}.1xVDD	V
50 % Check Boardin käyttövirta	IDD	VDD{{0}},0 V	43	50	52	äiti

Custom Size Blue Background STN Display Type COG Module Graphic Lcd 240*160

Myydyin COG-moduulimme

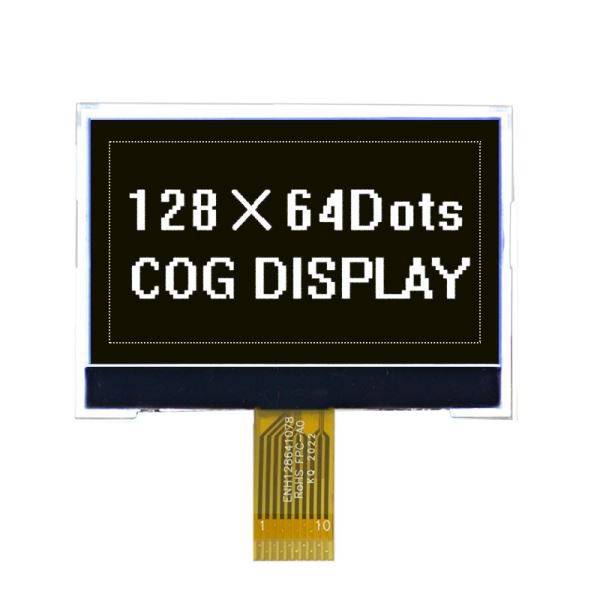

128*64 pienikokoinen graafinen COG LCD-näyttö
Päivitä tuotteesi 128*64 LCD:llä 128*64 resoluutiolla! Tämä 1,3 tuuman LCD-näyttö on transmissiivinen tyyppinen yksivärinen passiivinen matriisinestekidenäyttö (LCD), joka käyttää amorfista ohutkalvotransistoria kytkinlaitteina.

Valkoinen sinisellä 128x64 pisteen LCD-näyttö
Tämä valkoinen sinisellä pohjalla 128x64 pikselin COG-graafinen LCD-näyttömoduuli sisältää integroidun Sitronix ST7567 -ohjaimen. Graafinen nestekidenäytön teho on erittäin pieni näytön ohjaamiseen.

320*240 yksivärinen LCD-näyttö STN sininen näyttö
320*240 yksivärinen LCD-näyttö on erinomainen valinta kaikkiin projekteihin tai sovelluksiin, jotka vaativat korkealaatuista, luotettavaa ja kustannustehokasta näyttötekniikkaa. STN-sinisen näytön ansiosta tämä LCD-näyttö tarjoaa eloisia ja selkeitä kuvia, joita on helppo lukea ja ymmärtää.

132x32 Graafinen LCD FPC-liitäntä
ENH-DG132032-14 on 132 x 32 pikselin graafinen LCD-näyttö, jonka koko on 52.0x21.0mm ja katseluala on 47.0x11. 70mm, ST7567A-ohjain, SPI-liitäntä, 4 kpl valkoista led-taustavaloa.

Yrityksellämme on enemmän tuotteita tarjottavana. Selaa tuoteluokkia verkkosivustolla, jos sinulla on tarpeita, ota meihin yhteyttä.

COG-moduulin ominaisuudet

Ohut profiili

COG-moduulit tunnetaan ohuesta ja kevyestä rakenteestaan. Tämä ominaisuus on erityisen edullinen kannettavissa laitteissa, joissa painon ja paksuuden vähentäminen voi parantaa käyttömukavuutta ja laitteen estetiikkaa.

Korkea resoluutio ja selkeys

Nämä moduulit tukevat usein suuria resoluutioita ja tarjoavat terävän ja selkeän kuvan. Ohjainpiirin suora integrointi auttaa hallitsemaan näyttöä tarkasti, mikä johtaa erinomaiseen kuvanlaatuun.

Monipuoliset koot ja kokoonpanot

COG-moduuleja on saatavana eri kokoisina ja kokoonpanoina, pienistä yksivärisistä näytöistä puetettaville laitteille suurempiin värinäyttöihin kämmenlaitteille. Tämä monipuolisuus mahdollistaa niiden käytön monenlaisissa sovelluksissa.

Energiatehokkuus

COG-moduulien tehokas suunnittelu johtaa usein pienempään virrankulutukseen. Tämä on ratkaisevan tärkeää akkukäyttöisille laitteille, joissa akun käyttöiän pidentäminen on merkittävä huolenaihe.

COG-moduulin sovellukset

Laite

Ääni/video

Auto/kuljetus

Tietokoneet/laitteet

Kuluttaja

Säätimet/LVI/turvallisuus

Kädessä pidettävä

Sotilaallinen

POS/vähittäismyynti/myynti

Vaa'at

Tietoliikenne/viestintä

Testaus ja mittaus

Mukautettu COG-moduuliprosessi

Ystävällisesti lähetä meille alkuperäinen piirustuspaperi, näytteet tai valokuvat; Jos sinulla ei ole näitä tietoja, kerro minulle ideasi.

Sitten annamme sinulle ratkaisun ja arvioimme hinnan. (Koko ei vaikuta mukautettuihin maksuihin, mutta vaikuttaa yksikköhintaan.)

Neuvottele teknisistä tiedoista ja annamme tarkan tarjouksen.

Järjestät mukautetut maksut.

Insinöörimme suunnittelee COG-moduulipiirustuksen vahvistusta varten 1-3 päivän kuluessa.

Uudet näytteet valmistuvat 15-20 päivän kuluessa.

Näytteiden vahvistuksen jälkeen tervetuloa massatuotantoon.

Pakkaus

productcate-1-1

LCD-tuotantoprosessin vuokaavio

Rikastella, helpottaa LCD-näytön käyttöä

productcate-1-1

Todistus

ENRICH ROHS -sertifikaatti LCD

ENRICH ROHS -sertifikaatti OLED

ENRICH ROHS -sertifikaatti TFT

ENRICH ISO9001 -sertifikaatti

FAQ

K: Mikä on COG-moduuli?

V: COG-moduuleissa LCD-ohjain on asennettu suoraan yhden LCD-näytön muodostavan lasilevyn päällekkäin. Tuloksena oleva moduuli on integroitu näyttö, jonka paksuus on alle 3 mm, ja kaikki liitännät LCD-ohjaimesta LCD-näytölle täysin eristettynä ympäristöstä.

K: Voinko saada näytteitä?

V: Kyllä, anna meille näytetilauksia.

K: Kuinka voit taata laadukkaan massatuotannon?

V: Tuotteidemme laatu noudattaa ISO9000-standardijärjestelmää, vakaa suunnittelutiimi, yli vuoden kokemus teknologiatiimistä ja tiukka laadunvalvontajärjestelmä takaavat tuotteidemme laadun.

K: Milloin lähetät tuotteet?

V: Näytteet (varastossa) kestää 5-7 päivää maksusi vastaanottamisesta, mutta niistä voidaan neuvotella.

K: Ovatko COG-moduulit yhteensopivia kosketusnäyttötoimintojen kanssa?

V: Kyllä, ne voidaan integroida kosketusnäyttötekniikkaan interaktiivisia näyttöjä varten.

Olemme ammattimaisia hammasmoduulien valmistajia ja toimittajia, jotka tarjoavat räätälöityjä palveluita. Voit vapaasti ostaa laadukkaan hammasmoduulin tehtaaltamme.
