Vuonna 2012 perustettu Shenzhen Enrich Electronics Co., Ltd on älykkäiden terminaalien LCD-näyttöjen valmistaja ja ratkaisutoimittaja, joka yhdistää T&K-, suunnittelun, tuotannon, myynnin ja palvelun. Olemme sitoutuneet tuottamaan yksivärisiä LCD-näyttöjä, joihin kuuluvat segmentti-LCD, graafinen LCD-näyttö ja värillinen TFT LCD, OLED-näyttö.

Miksi valita meidät

Räätälöintipalvelu

Tarjoamme erittäin räätälöityjä räätälöintipalveluita suunnittelemalla ja räätälöimällä jokaisen tuotteen huolellisesti vastaamaan asiakkaidemme erityisvaatimuksia ja varmistaen, että jokainen tuote täyttää heidän ainutlaatuiset tarpeet.

Laadunvalvonta

Olemme ottaneet käyttöön tiukan laadunvalvontajärjestelmän, jossa kaikki tuotteet käyvät läpi useita tiukkoja testauksia ja ikääntymistestiä ennen lähettämistä varmistaaksemme, että ne ovat vakaat, luotettavat ja täyttävät alan standardit.

Kehittyneet laitteet

Yrityksellämme on huippuluokan tuotantotilat ja runsaasti tuotantotilaa, jossa on 9 COG-liitoslinjaa, 8 LCD-moduulin kokoonpanolinjaa, 10 taustavalon kokoonpanolinjaa, 6 COB-liitoslinjaa, 10 automaattista TFT-moduulin tuotantolinjaa, 8 automaattista polarisaattorin tuotantolinjat ja 1 SMT-tuotantolinja, mikä varmistaa tehokkaat ja laadukkaat valmistusprosessit.

Ammattimainen tiimi

Meillä on kokenut suunnittelutiimi, jolla on laaja verkkotunnusten välinen asiantuntemus ja tekniset valmiudet, jotka pystyvät tarjoamaan ammattimaisia teknisiä konsultteja ja kokonaisratkaisuja asiakkaille eri toimialoilla.

Etusivu 12 3 4 5 6 7 Viimeinen sivu 1/20

LCD-näytön mukautusvaihtoehdot

● LCD-moduuli
Ominaisuudet:Kirkkaus, paksuus, kuvan tarkkuus, näytön aktiivinen alue, virrankulutus
Ulkokehys:Jäähdytysmateriaali, rakenne ja terminaalin asennus

● Käyttöliittymä
Käyttöliittymän tyyppi:MCU, SPI, RGB, MIPI, EDP, LVDS
Muita ominaisuuksia:Pin numero, koko, pituus

● Kosketusnäyttö
Kosketusnäytön tyyppi:Kapasitiivinen ja resistiivinen kosketusnäyttö
Kosketustoiminto:Yksi kosketus, monikosketus

● Suojalasi
Ominaisuudet:Paksuus, kovuus
Pintakäsittely:Kaiken kaikkiaan mustaa kosmetiikkaa, sormenjälkiä estävä, antibakteerinen, häikäisemätön

● Ohjainkortti
Käyttöliittymän kansi:RGB - MIPI, HDMI; LVDS-HDMI; MIPI HDMI:hen
Ominaisuudet:Koko, asettelu, pidennetty lämpötilapinnoite
Toiminnot:Tuetut resoluutiot ja portit

● Muut
Kaapelit, liittimet ja muut tarpeisiisi sopivat komponentit

LCD tekniset tiedot

Sähköiset ominaisuudet

Tuote	Symboli	Kunto.	Minä	Typ	Maksim	Yksikkö
Syöttöjännite LCD-näytölle	VDD-VO	Ta=0 astetta, Ta=25 astetta, Ta=50 astetta		4.5		V
Tulo korkea jännite	VIH		2.2		VDD	V
Tulo matala jännite	VIL		0.3		0.6	V
Ulostulo korkea jännite	VOH		2.4			V
Lähtö matala jännite	VOL				0.4	V
Syöttövirta	IDD	VDD=5V		2.0	4.0	äiti

Mekaaniset ominaisuudet

Tuote	Mitat	Yksikkö
LCD-koko	80 x 36	mm
Katselualue	64 x 16	mm
Pisteen koko	0.55 x 0.66	mm
Pisteväli	0.60 x 0.70	mm
Hahmon koko	2.96 x 5.56	mm
Hahmon sävelkorkeus	3.55 x 5.94	mm
LCD:n paksuus	9.5	mm

Absoluuttiset enimmäisarvosanat

Tuote	Symboli	Minä	Typ	Maksim	Yksiköt
Käyttölämpötila	Ylös	0		+50	tutkinnon
Varastointilämpötila	Tst	-20		+70	tutkinnon
Tulojännite	Vi	Vss		Vdd	V
Syöttöjännite logiikkaa varten	Vdd-Vss	2.7	5.0	5.5	V
Syöttöjännite LCD-näytölle	Vdd-Vo	3.0		13.0	V

Liitäntäliitännät

Pin nro	Symboli	Taso	Toiminto
1	Vss		GND(0V)
2	Vdd		Vcc (+5V±5 %)
3	Vo		Kontrasti säätö
4	RS	H/L	Rekisteröidy Valitse
5	R/W	H/L	Lue/kirjoita
6	E	H/L	Ota signaali käyttöön
7	DB0	H/L	Databitti 0
8	DB1	H/L	Databitti 1
9	DB2	H/L	Databitti 2
10	DB3	H/L	Databitti 3
11	DB4	H/L	Databitti 4
12	DB5	H/L	Databitti 5
13	DB6	H/L	Databitti 6
14	DB7	H/L	Databitti 7
15	NC		Ei yhdistetty
16	NC		Ei yhdistetty

Näytä merkkien osoitekoodi

Näytön sijainti	1	2	3	4	5	6	7	8
DD RAM -osoite - rivi 1	80	81	82	83	84	85	86	87
DD RAM -osoite - rivi 2	C0	C1	C2	C3	C4	C5	C6	C7

Näytön sijainti	9	10	11	12	13	14	15	16
DD RAM -osoite - rivi 1	88	89	8A	8B	8C	8D	8E	8F
DD RAM -osoite - rivi 2	C8	C9	CA	CB	CC	CD	JAA	CF

LCD:n tyypit

LCD-näytöt

LCD (Liquid Crystal Display) on litteän näytön tyyppi, joka käyttää nestekiteitä ensisijaisessa toimintamuodossaan. LEDeillä on laaja ja vaihteleva valikoima kuluttajien ja yritysten käyttökohteita, sillä niitä löytyy yleisesti älypuhelimista, televisioista, tietokonenäytöistä ja kojetauluista.

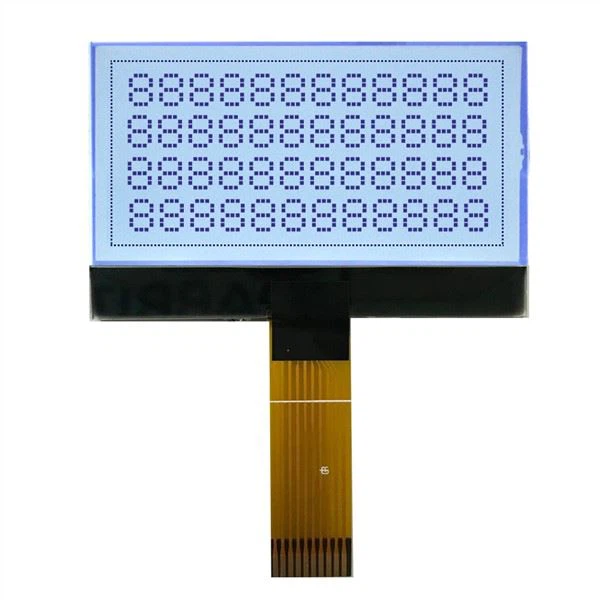

Graafinen LCD

Graafinen LCD-näyttö on nimensä mukainen. Tämä LCD-moduuli pystyy näyttämään kuvia, kirjaimia ja numeroita, jotka on luotu asiakkaan ohjelmiston avulla. Pistematriisinäytöt tunnistetaan kahdesta numerosarjasta.

Merkki LCD

Merkkien LCD-näyttö, jota joskus kutsutaan aakkosnumeeriseksi näytöksi, on varustettu merkkitaulukolla, jossa on valmiiksi ladattuja kirjaimia, numeroita ja välimerkkejä. Taulukon avulla suunnittelija voi kutsua pyydetyn merkin osoittamalla kyseisen merkin numeron.

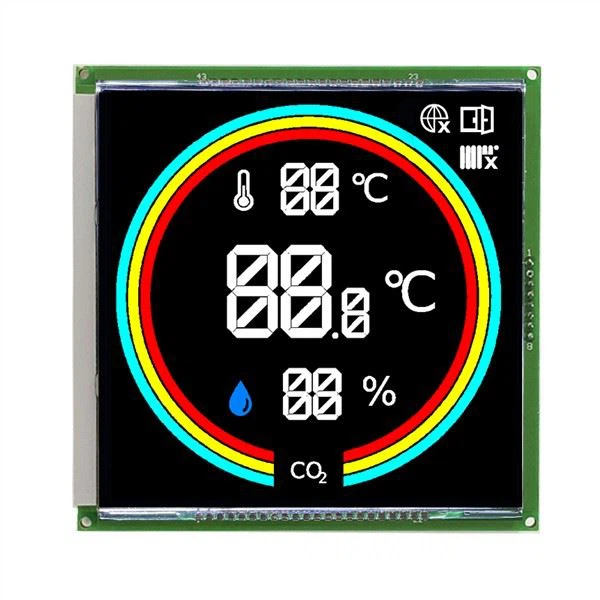

Segmentti LCD

Segmentti-LCD-näytöt, joita kutsutaan myös staattisiksi näytöiksi tai vain lasinäytöiksi, on valmistettu kahdesta ITO-lasikappaleesta (indium tinaoksidi), joiden väliin on kierretty nemaattinen neste. Staattinen näyttö on segmentinäyttö, jossa on yksi nasta jokaista segmenttiä kohden.

LCD-näytön ominaisuudet

Energiatehokkuus
Yksi LCD-näyttöjen tärkeimmistä ominaisuuksista on niiden energiatehokkuus. Toisin kuin perinteiset katodisädeputkinäytöt (CRT), jotka vaativat huomattavan määrän tehoa toimiakseen, LCD-näytöt vaativat vain pienen määrän sähköä. Tämä tehokkuus johtuu siitä, että LCD-näyttö käyttää taustavaloa valaisemaan nestekiteitä, mikä on jyrkkä kontrasti CRT-laitteiden käyttämille energiaintensiivisille elektronisäteille.

Korkea resoluutio ja laatu
LCD-näytöt tarjoavat korkearesoluutioisia kuvia ja korkealaatuista visuaalista kuvaa. Poikkeuksellinen pikselitiheys varmistaa terävät, selkeät kuvat eloisilla väreillä luoden mukaansatempaavan katselukokemuksen. Jokainen LCD-näytön pikseli sisältää erilliset alipikselit punaiselle, vihreälle ja siniselle (RGB), jotka yhdessä tuottavat täyden värispektrin.

Kevyt ja ohut
LCD-näytöt ovat erityisen kevyitä ja ohuita, mikä on mullistanut digitaalisten laitteiden suunnittelun. LCD-näyttöjen ohut profiili mahdollistaa kompaktin, kannettavan rakenteen, joten ne sopivat ihanteellisesti kämmenlaitteille, kuten älypuhelimille ja tableteille, sekä isommille näytöille, kuten televisioille ja tietokonenäytöille.

Pitkä käyttöikä
LCD-näytöt ovat tunnettuja kestävyydestään ja pitkästä käyttöiästään. Toisin kuin CRT- tai plasmanäytöt, jotka voivat huonontua ajan myötä, nestekidenäyttöjen laatu säilyy useiden vuosien ajan ja ylittää usein niiden laitteiden käyttöiän, joihin ne on asennettu.

Joustavuutta kooissa ja muodoissa
LCD-tekniikka tarjoaa joustavuutta kokojen ja muotojen suhteen, joten se voidaan mukauttaa useisiin eri sovelluksiin. Digitaalisten kellojen pienistä näytöistä massiivisiin televisionäyttöihin LCD-näytöt voidaan räätälöidä vastaamaan melkein minkä tahansa kokoisia vaatimuksia.

LCD:n rakentaminen

LCD-näyttö on valmistettu kahdesta polarisoidusta lasista. Käytössä on kaksi elektrodia: positiivinen elektrodi ja negatiivinen elektrodi.

Näillä elektrodeilla LCD-näytölle syötetään ulkoinen jännite, joka koostuu indium-tinaoksidista. Kahden lasilevyn väliin asetetaan 10–20 µm nestekidekerros.

Polarisaatiota muuttamalla valo voidaan siirtää läpi tai estää.

LCD:n sovellukset

Kuluttajaelektroniikka

Autoteollisuus

Lääketieteelliset laitteet

Teollisuusautomaatio

Puettavat laitteet

Mukautettu LCD-prosessi

Ystävällisesti lähetä meille alkuperäinen piirustuspaperi, näytteet tai valokuvat; Jos sinulla ei ole näitä tietoja, kerro minulle ideasi.

Sitten annamme sinulle ratkaisun ja arvioimme hinnan. (Koko ei vaikuta mukautettuihin maksuihin, mutta vaikuttaa yksikköhintaan.)

Neuvottele teknisistä tiedoista ja annamme tarkan tarjouksen.

Järjestät mukautetut maksut.

Insinöörimme suunnittelee LCD-piirustuksen vahvistusta varten 1-3 päivän kuluessa.

Uudet näytteet valmistuvat 15-20 päivän kuluessa.

Näytteiden vahvistuksen jälkeen tervetuloa massatuotantoon.

Pakkaus

productcate-1-1

LCD-tuotantoprosessin vuokaavio

Rikastella, helpottaa LCD-näytön käyttöä

productcate-1-1

Todistus

ENRICH ROHS -sertifikaatti LCD

ENRICH ROHS -sertifikaatti OLED

ENRICH ROHS -sertifikaatti TFT

ENRICH ISO9001 -sertifikaatti

UKK

K: Mikä on nestekidenäyttö (LCD)?

V: LCD on litteän näyttötekniikan tyyppi, jota käytetään erilaisissa elektronisissa laitteissa, kuten televisioissa, tietokonenäytöissä, älypuhelimissa ja laskimissa.

K: Kuinka LCD toimii?

V: LCD-näyttö koostuu nestekidekerroksesta kahden läpinäkyvän elektrodin välissä. Kun sähkövirtaa käytetään, kiteet kohdistuvat ohjatakseen niiden läpi kulkevan valon määrää ja luovat kuvan, jonka näet näytöllä.

K: Miksi LCD-näytöt ovat suosittuja?

V: LCD-näytöt ovat suosittuja, koska ne tarjoavat useita etuja. Ne ovat ohuita, kevyitä, kuluttavat vähemmän virtaa vanhoihin näyttötekniikoihin verrattuna, ja ne voivat tuottaa teräviä ja eloisia kuvia.

K: Mitkä ovat LCD-näytön pääkomponentit?

V: LCD-näytön pääkomponentteja ovat nestekiteet, taustavalo, värisuodattimet ja elektrodit. Nestekiteet ohjaavat niiden läpi kulkevaa valoa, taustavalo toimii valonlähteenä, värisuodattimet tuottavat eri värejä ja elektrodit käyttävät sähkövirtaa kiteiden käsittelyyn.

K: Kuinka LCD-näytön taustavalo toimii?

V: LCD-näytön taustavalo on yleensä kylmäkatodiloistelamppu (CCFL) tai joukko valoa emittoivia diodeja (LED). Se valaisee nestekiteet takaapäin, jolloin ne voivat hallita läpi kulkevan valon määrää ja luoda kuvan.

K: Voivatko LCD-näytöt näyttää värit?

V: Kyllä, LCD-näytöt voivat näyttää värejä. He käyttävät värisuodattimia yhdessä nestekiteiden kanssa haluttujen värien tuottamiseksi. Jokainen näytön pikseli koostuu kolmesta osapikselistä: punainen, vihreä ja sininen, joita voidaan ohjata itsenäisesti ja luoda laaja valikoima värejä.

K: Mitä etuja LCD-näytöillä on vanhoihin näyttötekniikoihin, kuten katodisädeputkeen (CRT) verrattuna?

V: LCD-näytöillä on useita etuja vanhoihin näyttöteknologioihin, kuten CRT:hen, verrattuna. LCD-näytöt ovat ohuempia, kevyempiä ja energiatehokkaampia. Ne myös tuottavat vähemmän lämpöä, niillä on parempi kuvanlaatu ja laajempi katselukulma.

K: Voivatko LCD-näytöt vaurioitua helposti?

V: LCD-näytöt ovat yleensä hauraampia kuin lasiset vastineensa, kuten katodisädeputkinäytöt (CRT). Ne voivat olla alttiita fyysisille vaurioille, jos niihin kohdistuu liiallinen paine tai isku. On tärkeää käsitellä LCD-näyttöjä varovasti ja välttää paineen kohdistamista suoraan pintaan.

K: Voinko puhdistaa LCD-näytön millä tahansa puhdistusaineella?

V: Ei, sinun tulee välttää kovien puhdistusliuosten käyttöä tai nesteen suihkuttamista suoraan näytölle. Käytä sen sijaan pehmeää, nukkaamatonta liinaa, joka on hieman kostutettu vedellä tai erityisellä LCD-puhdistusliuoksella. Pyyhi näyttöä varovasti pyörivin liikkein poistaaksesi tahrat tai sormenjäljet.

K: Mitä eroa on LCD-näytöillä ja OLED-näytöillä?

V: LCD ja OLED ovat kaksi eri näyttötekniikkaa. LCD-näytöt käyttävät taustavaloa ja nestekiteitä valon ohjaamiseen, kun taas OLED-näytöt käyttävät orgaanisia yhdisteitä, jotka lähettävät valoa, kun sähkövirtaa käytetään. OLED-näytöt voivat saavuttaa syvemmän mustan ja tarjota paremmat kontrastisuhteet, mutta ne voivat olla kalliimpia ja kärsiä näytön palamisesta.

K: Voidaanko LCD-näyttöjä käyttää ulkona?

V: LCD-näyttöjä voidaan käyttää ulkona, mutta ympäristön valo voi vaikuttaa niiden näkyvyyteen. Nestekidenäyttöjen taustavalo ei ole yhtä kirkas kuin auringonvalo, joten näyttö voi näyttää himmeämmältä ja vaikeammin luettavalta suorassa auringonvalossa. Joissakin LCD-näytöissä on häikäisyä estävät pinnoitteet tai korkeammat kirkkausasetukset parantamaan näkyvyyttä ulkoympäristössä.

Olemme ammattimaisia LCD-valmistajia ja -toimittajia, jotka tarjoavat räätälöityjä palveluita. Voit vapaasti ostaa laadukkaan LCD-näytön tehtaaltamme.
