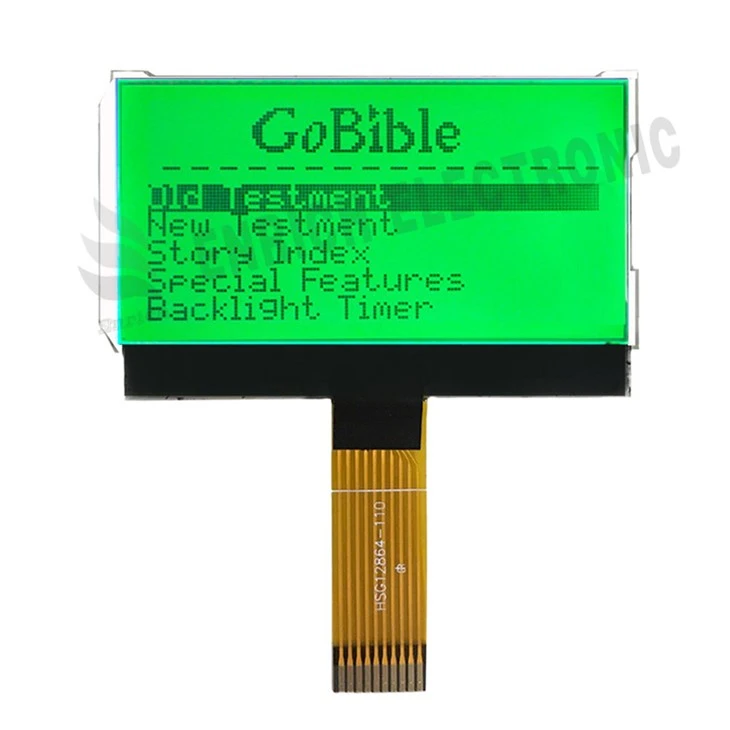

128x64 pisteen matriisi LCD-moduulinäyttö

ENH-DG128064-78 Kuvaus:

Tämä 2,4{5}} tuuman pistematriisi-LCD, jossa on kello 6:n katselusuunta, 128 x 64 -resoluutio ja ST7567-ohjainpiiri, on suunniteltu sovelluksiin, jotka vaativat kiinteän-kulman luettavuuden, pitkäaikaisen luotettavuuden ja selkeän yksivärisen datan/grafiikkanäytön.

Teolliset ohjaus- ja käyttöliittymät

Tyypillinen käyttö: Toimii käyttöliittymänä pienille teollisuuslaitteille (esim. PLC-ohjaimet, invertterit, testi- ja mittauslaitteet), joka näyttää parametrit, valikot ja järjestelmän tilan.

Miksi se sopii: Kuuden katselukulma on optimaalinen katsottaessa ylhäältä tai suoraan paneelin edestä. ST7567 IC tarjoaa alhaisen virrankulutuksen, joka sopii jatkuvaan käyttöön.

Kannettavat lääketieteelliset ja terveyteen liittyvät valvontalaitteet

Tyypillinen käyttö: Integroitu kädessä pidettäviin potilasmonitoreihin, glukometriin, kannettaviin diagnostiikkatyökaluihin ja kuntolaitteisiin tärkeiden lukemien ja yksinkertaisten kaavioiden näyttämiseksi.

Miksi se sopii: 128x64 resoluutio riittää numeeriselle datalle ja perusaaltomuodoille. Sen alhainen virrankulutus on kriittinen -akkukäyttöisille kannettaville laitteille.

Ajoneuvojen ja kuljetusten näytöt

Tyypillinen käyttö:Toimii sähköskoottereiden, kolmipyöräisten, trukkien ja maatalouskoneiden kojelaudan näyttönä, joka näyttää nopeuden, akun varaustason, matkamittarin ja varoitusosoittimet.

Miksi se sopii: Kello kuuden katselusuunta sopii täydellisesti kuljettajan konsolin ylhäältä -alaspäin. Yksiväriset näytöt tarjoavat usein hyvän luettavuuden auringonvalossa.

Kulutuselektroniikka ja älykodin ohjauspaneelit

Tyypillinen käyttö:Käytetään älykkäiden LVI-järjestelmien, vedenlämmittimien, kulunvalvontapäätteiden ja sisäpuhelinten ohjausyksiköissä, jotka tarjoavat selkeän käyttäjäpalautteen ja asetusvalikot.

Miksi se sopii: Tarjoaa kustannustehokkaan ratkaisun, jossa on yksinkertainen ajuriintegrointi tärkeälle aakkosnumeeriselle ja kuvakenäytölle, jonka katselukulma sopii etukäteisvuorovaikutukseen.

Viestintä- ja verkkolaitteet

Tyypillinen käyttö:Toimii reitittimien, verkkokytkimien, kuituoptisten lähetin-vastaanottimien ja muiden tietoliikennelaitteiden tila-/tietopaneelina, joka näyttää IP-osoitteet, yhteyden tilan ja porttitoiminnan.

Miksi se sopii:Ihanteellinen teksti{0}}pohjaisten diagnostiikka- ja määritystietojen esittämiseen luotettavassa ja{1}}huoltovapaassa muodossa.







TEKNISET TIEDOT

KOHDE	ULOTTUVUUS	UNIT
Koko	2.4	tuumaa
Katselukulma	6 0' KELLO
Outline Dimension	42 x 31,6 x 3,0 (MAX)	mm
Näyttö re	35.436 x22.38	mm
Drive IC	ST7567
NÄYTTÖTILA	FSTN/TRANSFLEKTIIVINEN/POSITIIVINEN
Liitin	COG+FPC
Käyttölämpötila	-20 astetta - +70 astetta	tutkinnon
Varastointilämpötila	-30 astetta - +80 astetta	tutkinnon
Ajotapa	1/64 Duty, 1/9 Bias, Vop=9.0V, Vdd=2.8V
Taustavalo	2 KPL VALKOISTA LEDiä, IF=30mA ja VF=3.0±0.10V
