Sovellusmarkkina-analyysi
Tällä hetkellä pienten ja keskisuurten paneelien tärkeimmät FPD-tuotteet ovat TN / STN LCD, TFT LCD, LTPS TFT LCD ja OLED. Tuotteen ominaisuuksien kannalta TN / STN-LCD-näytöt ovat yleensä epäedullisia värintoisto- ja vasteenopeuden suhteen, mutta johtuen alhaisesta virrankulutuksesta ja pienestä virrankulutuksesta. Hintojen etuna on se, että sillä voi silti olla tietty markkinaosuus keski- ja matalan markkina-alueilla. Monokromaattiset STN-nestekidenäytöt on suunniteltu vastaamaan tekstipohjaisia low-end -markkinoita, ja ColorSTN LCD on erikoistunut keskikokoiseen näyttöön värisillä tiedostoilla ja yleisellä grafiikalla. Markkinoilla LTPS TFT LCD / TFT LCD-näyttö, jossa on erinomainen värinäyttötoiminto, kohdistaa huippumarkkinat korkean resoluution grafiikan ja animaation tarpeisiin. Uusien litteiden näyttötekniikoiden käyttöönoton vuoksi TN / STN-LCD-tuotteilla on paljon kilpailupaineita, jotka ovat kypsiä tuotteita, mikä myös herättää epäilyksiä TN / STN-LCD-laitteiden mahdollisuuksista. TN / STN-LCD: itä ei kuitenkaan voida täysin korvata. TN: n kannalta, vaikkakin TN: tä ei voida värjätä, kello- ja instrumenttimarkkinoilla TN-tekniikka on edelleen päävirta.

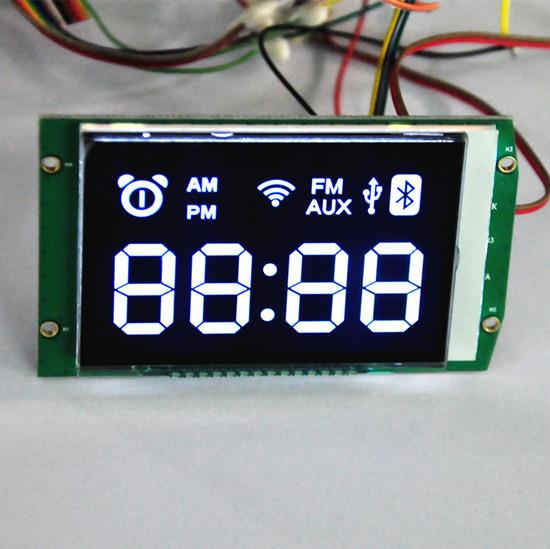

VA-tyypin LCD
Vaikka STN ei ole yhtä nopea kuin TFT, pienten ja keskisuurten sovellusten markkinakoko ei ole liian suuri. Tällä hetkellä pienet ja keskisuuret TFT-laitteet korroosiota vastaan perustuvat vanhoihin tuotantolinjoihin, joten STN nopeuttaa (300 ms - 60 ms) ja korkeaa. Pikseleitä (65 000 väriä) on parannettu. Ennen kuin muut uudet FPD-näyttömassatuotantotekniikat ovat kypsyneet, niillä on edelleen huomattava kilpailukyky. Niiden olisi jatkossakin säilytettävä valtavirran asemansa pienissä ja keskikokoisissa paneeleissa.
Kuitenkin monien kehittymässä olevien FPD-teknologiahaasteiden hallinnan edessä TN / STN: n markkinaosuus vähenee vähitellen. TN / STN-LCD-näyttö voi säilyttää vain pienen kasvun aikaan, kun FPD: n tuotannon arvo on kasvanut huomattavasti vuonna 2002.
STN-LCD-rakenne
STN-LCD-värinäyttömoduulin sisäinen rakenne on LCD-paneeli, joka koostuu polarisaattorista, lasista ja yläosasta nestekidestä, valkoisesta LED-valosta ja LCD-näytön taustavalosta sekä nestekidenäytön IC: stä ja vakaa LCD-ohjain IC. Pienjännitedirektiivin (LDO) virransyöttöön, kahdesta kahdeksaan valkoiseen LED-näyttöön, LED-käyttöinen säätöventtiili IC.
STN LCD -periaate
STN-tyypin näyttöperiaate on samanlainen kuin TN-faasin, paitsi että TN-kieroutuneen ei-kenttätekniikan nestekidemolekyylit pyörivät tulevaa valoa 90 astetta, kun taas STN-super-kiertynyt nemataksisen kentän vaikutus pyörittää vaaratilavuutta 180 270 astetta. Tässä selityksessä yksinkertaisella TN-nestekidenäytöllä on vain kaksi kirkkaasta ja tummasta (tai mustavalkoisesta) tapausta, eikä väriä voi vaihtaa. STN-nestekidenäyttö tarkoittaa nestekidemateriaalien välistä suhdetta ja valon häiriöitä, joten näytetyt värit ovat pääosin vaaleanvihreitä ja oransseja. Kuitenkin, jos värisuodatinta lisätään tavanomaiseen yksiväriseen STN-nestekidenäyttöön ja minkä tahansa monokromaattisen näyttömatriisin jokin pikseli on jaettu kolmeen alipikseliin värisuodattimen kautta, punaiset, vihreät ja siniset primääriset värit näytetään, ja koko värimoodin väri voidaan myös näyttää säätämällä kolmen ensisijaisen värin osuutta. Lisäksi, jos TN-tyypin nestekidenäyttölaitteen näyttö on suurempi, näytön kontrasti on heikko, mutta parannettu STN-tekniikka voi kompensoida riittämättömän kontrastin. LCD-näytön ajotapa - Yksinkertainen matriisien ajo-menetelmä koostuu pystysuorista ja horisontaalisista elektrodeista. Ohjattavaa osaa ohjataan horisontaalisella suunnatulla jännitteellä ja pystysuora elektrodi on vastuussa nestekidemolekyylien kulusta. TN- ja STN-nestekidenäytöissä yksinkertaiset käyttöelektrodit ajetaan X-akselilla ja Y-akselilla, kuten seuraavassa kuvassa esitetään. Tästä syystä, jos näytön alue tulee suuremmaksi, elektrodin reaktioajan keskusosan osat voivat olla pidempiä. Jotta näyttö olisi sama, koko nopeus hidastuu. Puhuminen yksinkertaisesti on kuin näytön päivityksen taajuus CRT-näytön ei ole tarpeeksi nopea. Toisin sanoen käyttäjä tuntee, että näyttö vilkkuu ja repeytyy; tai kun tarvitaan nopeaa 3D-animaationäyttöä, mutta näytön näyttönopeutta ei voida pitää yllä, mikä osoittaa, että tulos saattaa viivästyä. Niinpä aikaiset LCD-näytöt olivat kooltaan rajoitetusti eivätkä ne soveltaneet elokuvien katseluun tai 3D-pelien pelaamiseen. --- Aktiivisen matriisin ajotila on antaa jokainen pikseli vastaamaan elektrodien ryhmää. Sen rakenne on vähän DRAM-piiri. Jännite skannataan (tai ladataan tiettynä ajankohtana) edustamaan jokaista pikseliä. status. Tilanteen parantamiseksi nestekidenäyttötekniikkaa ohjataan myöhemmin aktiivimatriisin osoittamismenetelmällä. Tämä on ihanteellinen laite korkean datatiheyden nestekidenäyttövaikutuksen aikaansaamiseksi ja erittäin korkean resoluution. Menetelmä on käyttää ohutkalvotekniikasta valmistettua pii-transistorielektrodia skannausmenetelmän käyttämiseksi minkä tahansa pikselin avaamiseksi ja sulkemiseksi. Tämä käytännössä käyttää ohutkalvotransistorin epälineaarista toimintaa korvaamaan ei-ohjattava nestekide-epälineaarisuustoiminto. Kuten edellä on esitetty, TFT-nestekidenäyttölaitteessa johtava lasia on maalattu pienillä viivoilla näytöllä ja elektrodit ovat matriisikytkimiä, jotka on järjestetty ohutkalvotransistoreilla. Kunkin linjan leikkauspisteessä on ohjauskytkin. Vaikka ajosignaali on nopeasti skannattu kussakin näyttöpisteessä, vain elektrodien transistoreiden matriisissa valittu näyttöpiste saa aikaan riittävän jännitteen ajetakseen nestekidemolekyylit kääntäen nestekidemolekyylin akselin "kirkkaaksi" kontrastiksi ja ei ole valittu. Näyttöpiste on luonnollisesti "tumma" kontrasti, ja siten vältetään näyttötoiminnon riippuvuus nestekiden sähkökenttätehosteiden ominaisuuksista.
