0,71 pyöreä TFT-LCD-moduuli



ENH-TV0071A004Kuvaus

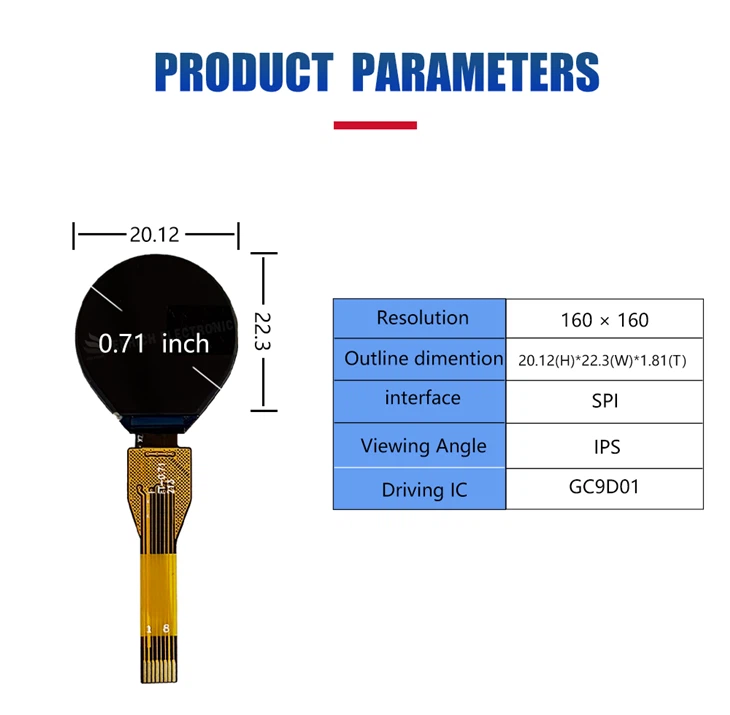

Tuoteparametrit:

Näytön koko: 0,71 tuumaa

Viittaa aktiivisen näyttöalueen diagonaaliseen pituuteen (noin 18,03 mm) ja luokittelee sen erittäin-pieneksi näytöksi.

Resoluutio: 160 (RGB) x 160 pikseliä

Tämän resoluution saavuttaminen niin pienellä koolla johtaa erittäin korkeaanPikselitiheys, joka tarjoaa paljon parempia näyttövaikutuksia kuin perinteiset merkkinäytöt tai matalan{0}}resoluution näytöt.

Katselukulma: Kaikki-Katsokulma

Yleensä tarkoittaa käyttöäIPStai vastaavaa edistynyttä laajakuva{0}}tekniikkaa. Värit ja kontrasti pysyvät erittäin yhtenäisinä mistä tahansa katselusuunnasta (ylös, alas, vasemmalle, oikealle) ja minimaalisella värisiirrolla tai himmennyksellä, mikä parantaa merkittävästi käyttökokemusta.

Ulkoreunan mitat: 20,12 mm × 22,3 mm × 1,81 mm

Tämä on kriittinen mekaaninen parametri.20,12 mm x 22,3 mmedustaa kokonaismitat, mukaan lukien ajuripiiri ja kehys, mikä tarjoaa tarkat asennusreikien tiedot tuotteen rakennesuunnittelijoille. The1,81 mmPaksuus on erinomaisesti hallittavissa, mikä auttaa erittäin{0}}ohuiden tuotteiden suunnittelussa.

Käyttöliittymä: SPI

Serial-oheisliitäntä. Tämä on yleinen, yksinkertainen viestintäprotokolla, joka vaatii hyvin vähän nastaa. Se tarvitsee usein vain 3-4 johtoa (Data, Clock, Chip Select) tiedonsiirtoon, mikä yksinkertaistaa huomattavasti yhteyttä pää-MCU:hun, säästää arvokkaita I/O-resursseja ja vähentää PCB-asettelun monimutkaisuutta ja kustannuksia.

Kuljettajan IC: GC9D01

Tämä on näytön "aivot". GC9D01 on erittäin integroitu ohjainpiiri, joka on suunniteltu pienille TFT-näytöille.

Ydintoiminto: Se sisältää näytön RAM-muistin (GRAM), joka vastaa SPI-komentojen ja tietojen vastaanottamisesta MCU:sta ja muuntamisesta jännitesignaaleiksi, joita tarvitaan näytön jokaisen pikselin ohjaamiseen.

Lisäominaisuudet: Se tukee tyypillisesti täyteläisiä väritiloja, osittaista virkistystä virransäästöä varten, joustavaa ikkuna-osoiteasetusta jne., mikä tarjoaa kehittäjille tehokkaat näytön ohjausominaisuudet.

Näytön tyyppi: TFT

Ohut-kalvotransistori. Tämä on aktiivinen-matriisi-LCD, jossa jokaista pikseliä ohjaa oma transistori. Tämä tekniikka tarjoaanopeammat vasteajat, suurempi kontrasti, kirkkaammat väritja paremman dynaamisen kuvannäyttökyvyn, mikä tekee siitä valtavirran värinäytöille.



Sovelluskentät:

Perusteellinen-sovelluskentän analyysi

Tämä 0,71 tuuman TFT-värinäyttö, jossa on äärimmäinen kompakti, teräväpiirto ja erinomainen näytön suorituskyky, on ihanteellinen valinta lukuisiin elektronisiin tuotteisiin, joissa tilaa on rajoitetusti, mutta visuaalinen kokemus vaaditaan.

1. Puettavat laitteet

Ydinsovellukset: Älykellot, kuntonauhat, älysormukset.

Ongelma ratkaistu: Se tarjoaa korkean 160 x 160 resoluution kellon kotelon tai laitteen rungon erittäin rajoitetussa tilassa, mikä varmistaa terävät ja selkeät kuvakkeet, tekstit ja numerot ilman pikselointia. Kaikki-katselukulma takaa, että käyttäjät voivat helposti lukea ajan, sykkeen, kulutetut kalorit ja ilmoitukset mistä tahansa katselukulmasta katsomalla ranteeseensa.

Etu: Yhdistettynä GC9D01-ohjainpiiriin, se mahdollistaa sujuvat animaatiosiirtymät (esim. valikoiden vaihtaminen, tietojen päivitys) ja tukee vähätehoisia tiloja, mikä pidentää merkittävästi laitteen akun käyttöikää.



2. Kannettavat lääketieteelliset ja terveysvalvontalaitteet

Ydinsovellukset: Sormenpään pulssioksimetrit, digitaaliset lämpömittarit, kannettavat EKG-monitorit, glukoosimittarit.

Ongelma ratkaistu: Lääketieteelliset lukemat vaativat ehdotonta selkeyttä ja tarkkuutta. Tämän näytön suuri kontrasti ja väritehokkuus mahdollistavat kriittisten tietojen (esim. SpO2-aaltomuodon, sykearvot, korkean-lämpötilan punaisen varoituksen) selkeän näyttämisen, mikä vähentää väärinlukujen riskiä. Sen pieni koko ja ohut profiili tekevät lääkinnällisestä laitteesta entistä kannettavamman ja ergonomisemman.

Etu: SPI-liitäntä on yksinkertainen ja luotettava, helppo liittää erilaisiin lääketieteellisten anturin pääohjauspiirien kanssa, mikä tarjoaa korkean vakauden.



3.IoT ja ihmisten{1}}konevuorovaikutuspäätteet

Ydinsovellukset: Älykodin ohjauspaneelit (esim. lämpötila-/kosteusohjaimet, älykytkimet), Bluetooth-seurantalaitteet, tilanäyttöikkunat älykkäille antureille.

Ongelma ratkaistu: Se tarjoaa "silmät" yksinkertaisille IoT-solmuille. Käyttäjät voivat suoraan tarkistaa laitteen tilan (esim. yhteyden tilan, huoneen lämpötilan, akun varaustason) ja suorittaa nopeita toimintoja avaamatta älypuhelinsovellusta. Pienen koon ansiosta se voidaan upottaa minkä tahansa laitteen kapeaan paneeliin.

Etu: Alhainen virrankulutus tekee siitä täydellisen sopivan akkukäyttöisille{0}}IoT-laitteille, mikä mahdollistaa jatkuvan näytön viikkojen tai jopa kuukausien ajan ilman jatkuvaa latausta.



4. Teollinen ohjaus ja instrumentointi

Ydinsovellukset: Kädessä pidettävät teollisuusskannerit, kannettavat mittauslaitteet, yleismittarit, teollisuuden ohjauslaitteiden lisätilanäytöt.

Ongelma ratkaistu: Teollisissa olosuhteissa laitteiden on oltava kestäviä ja niissä on oltava intuitiivinen tietojen näyttö. Tämä näyttö on pienikokoinen, tärinänkestävä, ja se voi näyttää useita parametririvejä, pylväskaavioita tai yksinkertaisia ​​tilakuvakkeita rajoitetussa rungossa, mikä auttaa insinöörejä diagnosoimaan ongelmat nopeasti.

Etu: Tyypillisesti siinä on laaja käyttölämpötila-alue (yksityiskohdat viittaavat teknisiin tietoihin), jotka mukautuvat vaativiin teollisuusympäristöihin. Nopea vasteaika eliminoi tahriintumisen, sopii nopeasti muuttuvien tietojen näyttämiseen.



5. Kulutuselektroniikka

Ydinsovellukset: Tilanäyttö TWS-kuulokkeiden latauskoteloille, FPV-näyttö minidroneille, elektroniset lelut, virtapankin tason näyttö.

Ongelma ratkaistu: Parantaa tuotteen teknologista vetovoimaa ja käyttökokemusta. Esimerkiksi pieni ikkuna kuulokkeiden latauskotelossa voi näyttää tarkasti vasemman/oikean nappikuulokkeen jäljellä olevan tehon ja itse kotelon, mikä on paljon intuitiivisempaa ja laadukkaampaa kuin yksinkertaiset LED-ilmaisimet.

Etu: Kirkkaat värit mahdollistavat brändilogojen ja mukautettujen animaatioiden näyttämisen, mikä parantaa huomattavasti tuotteiden erottelua ja visuaalista vetovoimaa.



● OEM & ODM ● EI MOQ:ta ● NÄYTTEITA VARASTOSSA ● TESTAUSALUSTA VALINNAINEN

















TEKNISET TIEDOT

KOHDE	ULOTTUVUUS	UNIT
Koko	0.71	tuumaa
Outline Dimension	20.12x22.3x1.81	mm
Käyttölämpötila	-20 astetta - +70 astetta	tutkinnon
Varastointilämpötila	-30 astetta - +80 astetta	tutkinnon
Resoluutio	160x160
